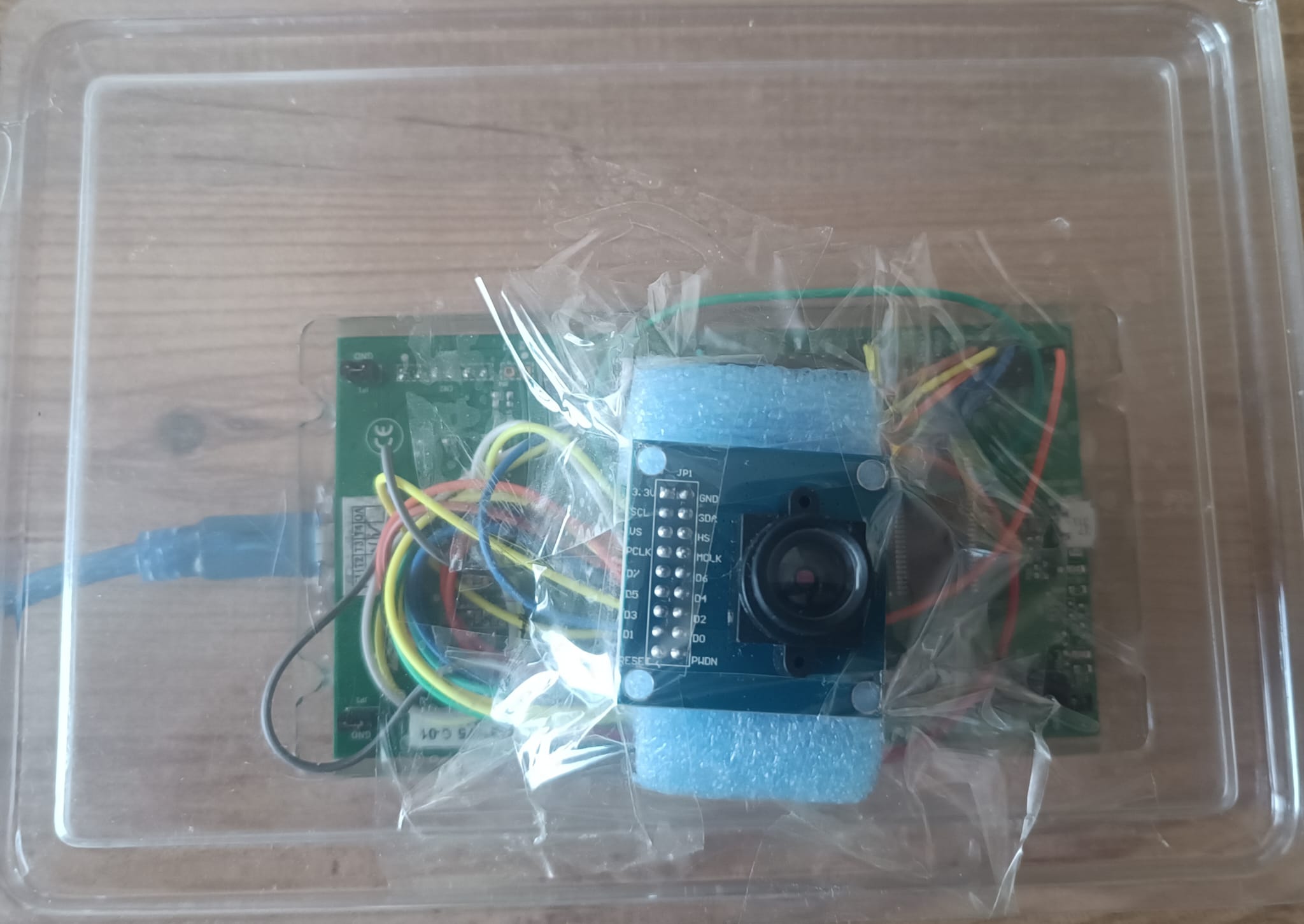

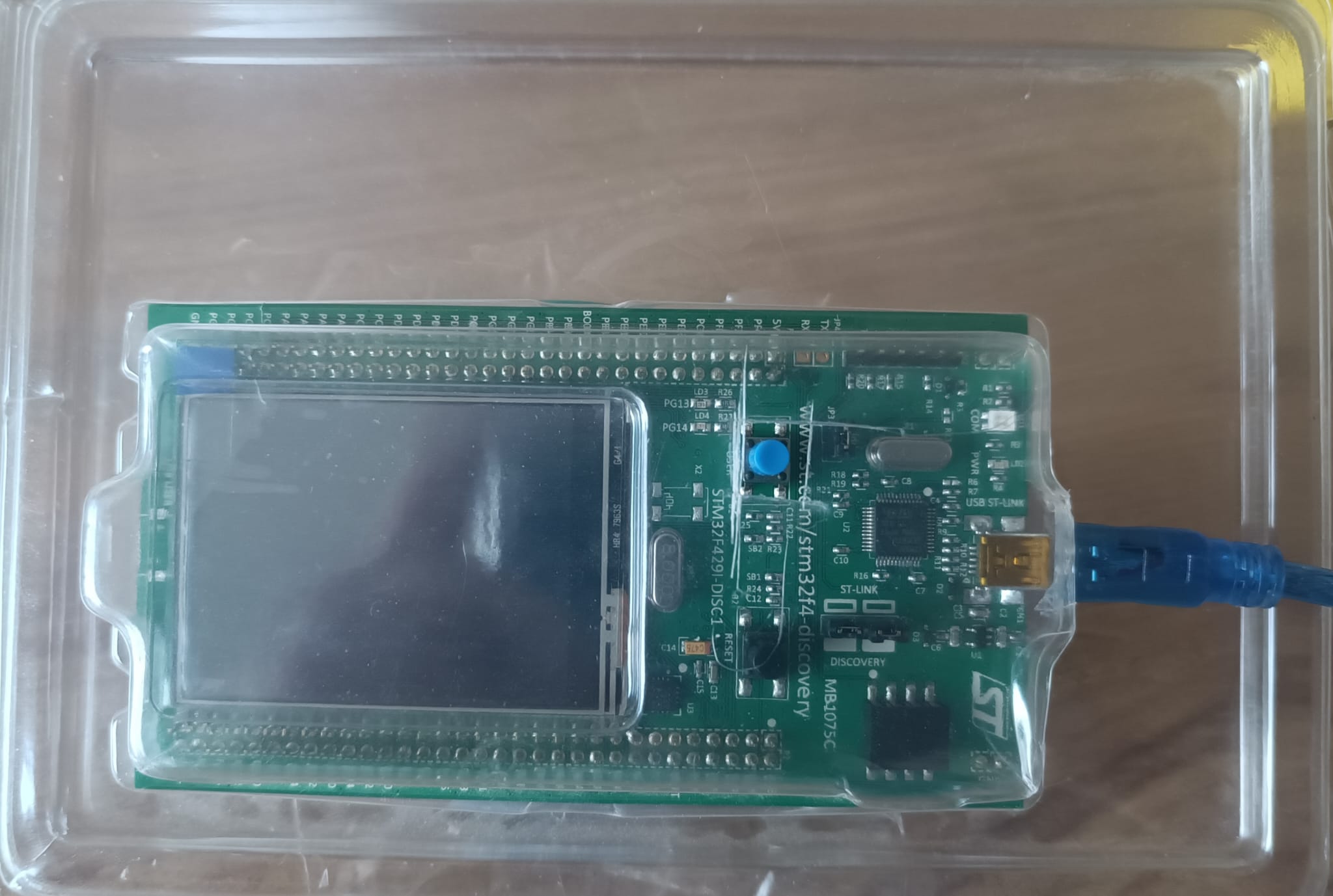

Project Hardware Details
Diagram
Result
Connections
DCMI Wiring
| uC Board |
OV7670 |
| PB7 |
VSYNC |
| PA4 |
HS |
| PA6 |
PCLK |
| PA8 |
XCLK |
| PE6 |
D7 |
| PE5 |
D6 |
| PD3 |
D5 |
| PE4 |
D4 |
| PC9 |
D3 |
| PC8 |
D2 |
| PC7 |
D1 |
| PC6 |
D0 |
SCCB Wiring
| uC Board |
OV7670 |
| PB8 |
SCL |
| PB9 |
SDA |
SDRAM Wiring
| uC Board |
IS42S16400J |
| PB6 |
SDNE1 |
| PB5 |
SDCKE1 |
| PC0 |
SDNWE |
| PD15 |
D1 |
| PD14 |
D0 |
| PD10 |
D15 |
| PD9 |
D14 |
| PD8 |
D13 |
| PD1 |
D3 |
| PD0 |
D2 |
| PE15 |
D12 |
| PE14 |
D11 |
| PE13 |
D10 |
| PE12 |
D9 |
| PE11 |
D8 |
| PE10 |
D7 |
| PE9 |
D6 |
| PE8 |
D5 |
| PE7 |
D4 |
| PE1 |
NBL1 |
| PE0 |
NBL0 |
| PF15 |
A9 |
| PF14 |
A8 |
| PF13 |
A7 |
| PF12 |
A6 |
| PF11 |
SDNRAS |
| PF5 |
A5 |
| PF4 |
A4 |
| PF3 |
A3 |
| PF2 |
A2 |
| PF1 |
A1 |
| PF0 |
A0 |
| PG15 |
SDNCAS |
| PG8 |
SDCLK |
| PG5 |
BA1 |
| PG4 |
BA0 |
| PG1 |
A11 |
| PG0 |
A10 |
